LK födelarskåp Uni 700

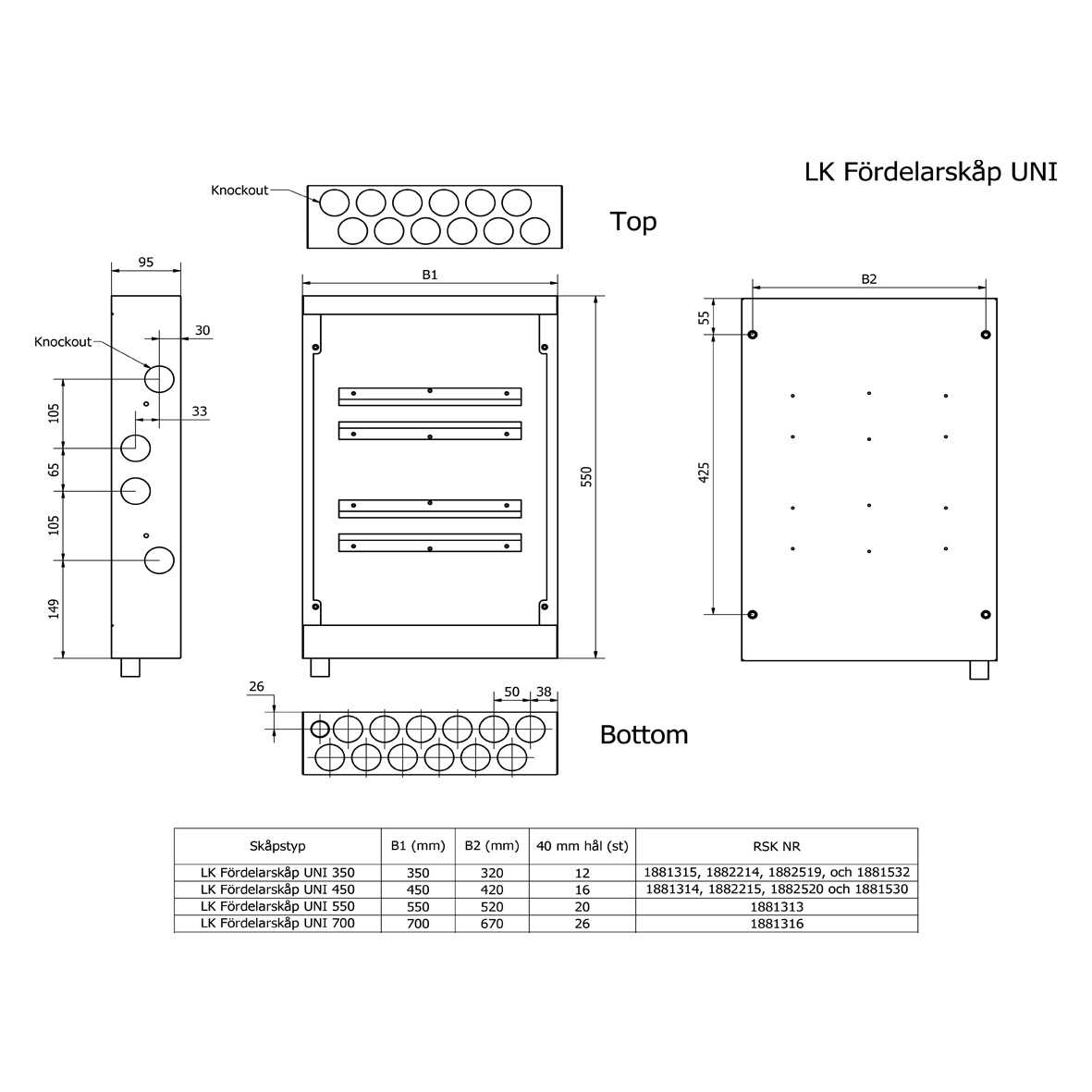

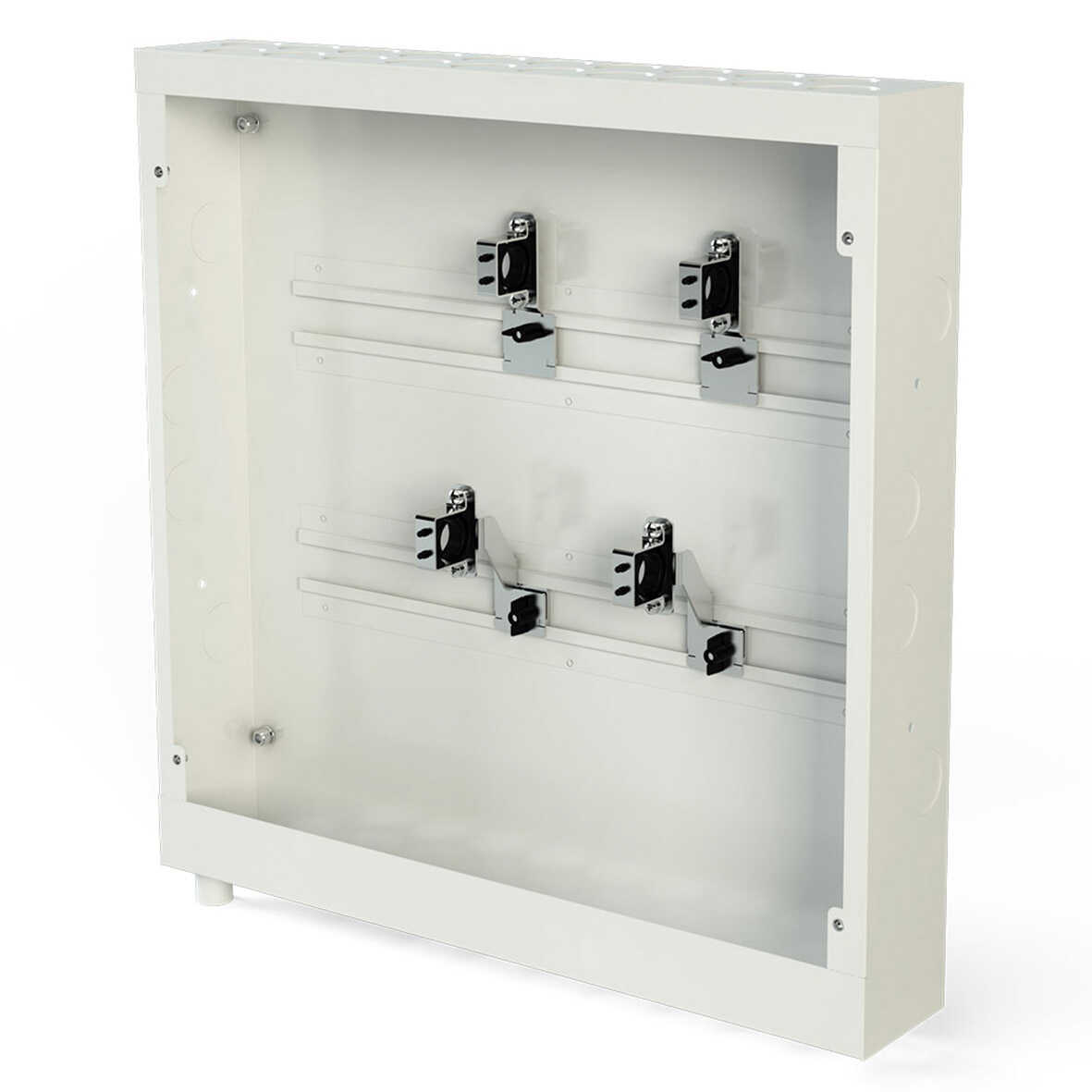

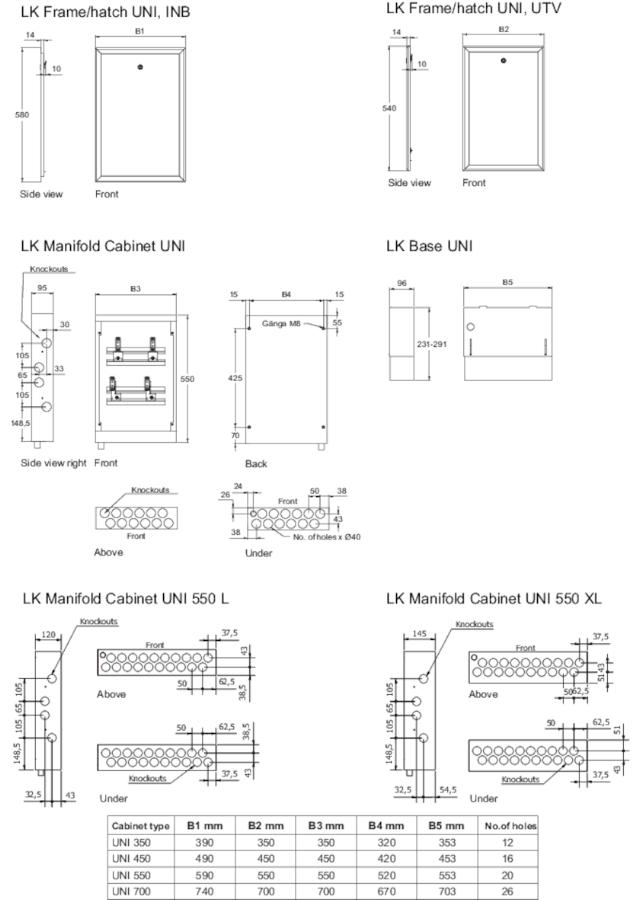

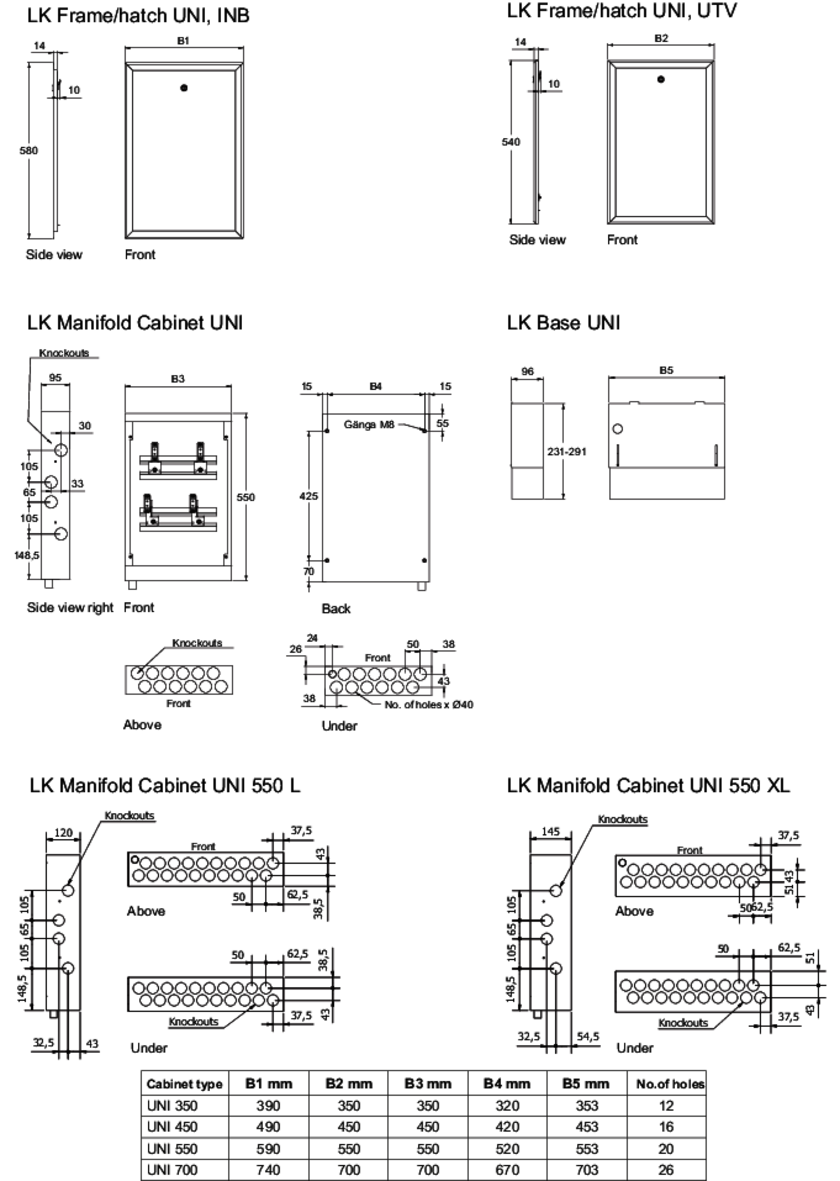

LK Fördelarskåp UNI 350, UNI 450, UNI 550 och UNI 700. Skåpen är tillverkade av pulverlackerad stålplåt, vit kulör RAL 9016 och har vattentät botten med 50 mm hög framkant och godkända enligt NT VVS 129. Det finns olika ram/lucka beroende på var skåpet monteras: • LK Ram/lucka UNI INB och LK Ram/lucka UNI UTB då skåpet är monterat in- eller utvändigt på vägg. Vid utvändigt montage komplettera med sockel. • Då LK Fördelarskåp UNI 350 och UNI 550 monteras i tak ska LK Ram/lucka UNI TAK användas. • Vid montage i rum med tätskikt på vägg ska skåpet kompletteras med LK Våtzonslucka PRESEAL UNI. Våtzonslucka ska kompletteras med LK Kaklingsbar Design PRESEAL eller LK Standard Design PRESEAL. Kräver större byggdjup. • För en diskret/dold installation använd LK Gipslucka HIDDEN. Kräver större byggdjup. För mer information, se produktsortimentet. Skåpet är avsett för 2 st LK Fördelningsrör med max antal uttag enl. tabell. Konsolerna är bipackade i skåpet. Konsolerna är anpassade både för att ansluta rör underifrån eller uppifrån. LK Dränageböj V2 komplett är bipackad för läckagindikeringen ur vägg. Skyddspåse att trä över skåpet under byggtiden ingår. OBS! I de fall en stamledning dras inuti skåpet, kan max antal uttag komma att minskas. För att maximera antalet uttag bör tappkallvatten stam placeras på vänster sida och serva den nedre fördelaren. Tappvarmvattenstam bör placeras på höger sida och serva den övre fördelaren. För värmevatten placera stam för tillopp på vänster sida och serva den nedre fördelaren. Stam för returledning placeras på höger sida och serva den övre fördelaren. Anslutningar med max tomrörsdimension 34 mm kan anslutas underifrån, från valfri sida eller ovanifrån. Skåpet kompletteras med erforderligt antal skåpsgenomföringar, separat artikel: • Tomrör dim. 25 använd LK Skåpsgenomföring 25 tomrör. • Tomrör dim. 44 mm använd LK Skåpsgenomföring 44 tomrör. • Rör dim. 12–16 använd LK Rörgenomföring 8-20. • Rör dim. 20–34 använd LK Skåpsgenomföring UNI.
